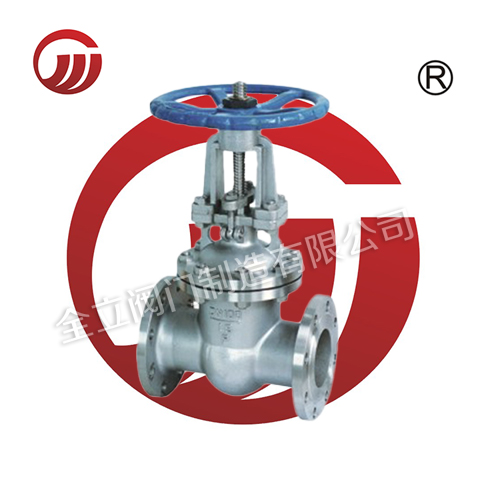

當前位置:首頁 > 法蘭閘閥【不銹鋼國標閘閥概述】
不銹鋼國標閘閥具有流體阻力小,適用的壓力、溫度范圍大等特點,是一種最常用的截斷閥,用于截斷或接通管路中的介質。
【不銹鋼國標閘閥產品特點】
①符合國內外先進標準的要求,密封可靠,性能優良。
②閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
③采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松。
④可采用多種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
⑤開發了PN1.0MPa的低壓碳鋼閘閥,可替代鐵制閘閥,有效地解決了鑄鐵閘閥殼體易凍裂、閘板易脫落、閥桿易銹蝕,密封性能不可靠等問題。
⑥開發了PN1.0MPa的低壓不銹鋼系列閘閥,能適用于各種腐蝕性介質工況,降低成本,節約材料。
【不銹鋼國標閘閥應用范圍】
不銹鋼國標閘閥適用于公稱壓力PN1.0~16.0MPa,工作溫度-29~425℃(碳鋼)及-40~200℃(不銹鋼)的名種管路上,用于截斷或接通管路中的介質。通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質,驅動方式有手動、傘齒輪傳動及電動。
不銹鋼國標閘閥標準規范
設計與制造 | 結構長度 | 壓力-溫度等級 | 連接法蘭 | 試驗與檢驗 |
GB12234 | GB1221 | GB9131、 JB/T74、 HGJ67 | JB/T74~90、 GB9112~9131、 HGJ44~76 | JB/T9092 |
【不銹鋼國標閘閥型號、材料及主要參數】
主 要 零 件 材 料 | 閥體、閥蓋、閘板 | WCB | ZG1Cr18Ni9Ti | CF8 (304) | CF3 (304L) | ZG1Cr18Ni12Mo2Ti | CF8M (316) | |
密封面 | Cr13或 硬質 合金 | 本體(W)或硬質合金(Y) | ||||||
閥桿及內件 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) | ||
填料 | 柔性石墨 | |||||||
墊片 | 不銹鋼纏繞墊片 | |||||||
適用工況 | 適用介質 | 水、 蒸汽、 油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | |||
適用溫度 | -29~425℃ | -40~500℃ |
不銹鋼國標閘閥的結構圖
【低壓不銹鋼國標閘閥系列主要尺寸參數】
公稱壓力 PN (MPa) | 公稱通徑 DN (mm) | 尺寸①(mm) | 重量 | |||||||||||
L | D | D1 | D2 | b | Z-φd | W | H開③ | |||||||
ZA40 | ZA540 | ZA940 | ZA40 | ZA540 | ZA940 | |||||||||
1.0 | 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | 100 | 200 | - | 330 | 6 | - | 31 |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | 120 | 235 | - | 375 | 8 | - | 33 | |
40 | 165 | 145 | 110 | 85 | 16 | 4-18 | 140 | 285 | - | 435 | 12 | - | 37 | |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 180 | 390 | - | 610 | 17 | - | 43 | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | 180 | 435 | - | 655 | 22 | - | 63 | |
80 | 203 | 195 | 160 | 135 | 20 | 4-18 | 200 | 515 | - | 680 | 32 | - | 81 | |
100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 200 | 595 | - | 750 | 42 | - | 90 | |
125 | 254 | 245 | 210 | 185 | 22 | 8-18 | 250 | 725 | - | 820 | 54 | - | 104 | |
150 | 267 | 280 | 240 | 210 | 22 | 8-23 | 250 | 780 | - | 900 | 72 | - | 123 | |
200 | 292 | 335 | 295 | 265 | 24 | 8-23 | 300 | 975 | 1010 | 1060 | 110 | 140 | 166 | |
250 | 330 | 390 | 350 | 320 | 26 | 12-23 | 300 | 1150 | 1190 | 1250 | 160 | 195 | 212 | |
300 | 356 | 440 | 400 | 368 | 26 | 12-23 | 350 | 1380 | 1420 | 1500 | 230 | 260 | 292 | |
350 | 381 | 500 | 460 | 428 | 26 | 16-23 | 350 | 1540 | 1580 | 1750 | 350 | 395 | 440 | |
400 | 406 | 565 | 515 | 482 | 26 | 16-25 | 400 | 1740 | 1780 | 1950 | 450 | 505 | 575 | |
450 | 432 | 615 | 565 | 532 | 28 | 20-25 | 400 | 1950 | 1990 | 2150 | 550 | 600 | 680 | |
500 | 457 | 670 | 620 | 585 | 28 | 20-25 | 500 | 2180 | 2220 | 2350 | 640 | 700 | 780 | |
600 | 508 | 780 | 725 | 685 | 28 | 20-30 | 600 | 2560 | 2600 | 2710 | 890 | 950 | 1030 | |
1.6 | 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | 120 | 200 | - | 330 | 7 | - | 31 |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | 140 | 235 | - | 375 | 9 | - | 33 | |
40 | 165 | 145 | 110 | 85 | 16 | 4-18 | 180 | 285 | - | 435 | 13 | - | 38 | |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 180 | 390 | - | 610 | 19 | - | 45 | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | 200 | 435 | - | 655 | 24 | - | 65 | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | 200 | 515 | - | 680 | 36 | - | 85 | |
100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 250 | 595 | - | 750 | 46 | - | 95 | |
125 | 254 | 245 | 210 | 185 | 22 | 8-18 | 250 | 725 | - | 820 | 65 | - | 115 | |
150 | 267 | 280 | 240 | 210 | 24 | 8-23 | 300 | 780 | - | 900 | 82 | - | 135 | |
200 | 292 | 335 | 295 | 265 | 26 | 12-23 | 300 | 975 | 1010 | 1060 | 126 | 155 | 182 | |
250 | 330 | 405 | 355 | 320 | 30 | 12-25 | 350 | 1150 | 1190 | 1250 | 178 | 213 | 230 | |
300 | 356 | 460 | 410 | 375 | 30 | 12-25 | 400 | 1380 | 1420 | 1500 | 258 | 290 | 320 | |
350 | 381 | 520 | 470 | 435 | 34 | 16-25 | 400 | 1540 | 1580 | 1750 | 385 | 430 | 470 | |
400 | 406 | 580 | 525 | 485 | 36 | 16-30 | 500 | 1740 | 1780 | 1950 | 485 | 540 | 610 | |
450 | 432 | 640 | 585 | 545 | 40 | 20-30 | 500 | 1950 | 1990 | 2150 | 580 | 640 | 710 | |
500 | 457 | 705 | 650 | 608 | 44 | 20-34 | 600 | 2180 | 2220 | 2350 | 680 | 740 | 820 | |
600 | 508 | 840 | 770 | 718 | 48 | 20-41 | 650 | 2560 | 2600 | 2710 | 940 | 1000 | 1080 |
【中高壓不銹鋼國標閘閥系列尺寸參數】
公稱壓力 PN (MPa) | 公稱通徑 DN (mm) | 尺寸①(mm) | 重量 | |||||||||||||
L | LJ② | D | D1 | D2 | D6 | b | Z-φd | W | H開③ | |||||||
ZA40 | ZA540 | ZA940 | ZA40 | ZA540 | ZA940 | |||||||||||
2.5 | 25 | 127 | 137 | 115 | 85 | 65 | - | 16 | 4-14 | 120 | 200 | - | 340 | 8 | - | 33 |
32 | 140 | 150 | 135 | 100 | 78 | - | 18 | 4-18 | 140 | 235 | - | 380 | 11 | - | 38 | |
40 | 165 | 175 | 145 | 110 | 85 | - | 18 | 4-18 | 180 | 285 | - | 440 | 15 | - | 45 | |
50 | 178 | 188 | 160 | 125 | 100 | - | 20 | 4-18 | 180 | 390 | - | 620 | 24 | - | 65 | |
65 | 190 | 202 | 180 | 145 | 120 | - | 22 | 8-18 | 200 | 435 | - | 670 | 28 | - | 75 | |
80 | 203 | 215 | 195 | 160 | 135 | - | 22 | 8-18 | 250 | 515 | - | 695 | 43 | - | 95 | |
100 | 229 | 245 | 230 | 190 | 160 | - | 24 | 8-23 | 250 | 595 | - | 765 | 52 | - | 105 | |
125 | 254 | 270 | 270 | 220 | 188 | - | 28 | 8-25 | 300 | 725 | - | 835 | 76 | - | 130 | |
150 | 267 | 283 | 300 | 250 | 218 | - | 30 | 8-25 | 300 | 780 | - | 950 | 98 | - | 190 | |
200 | 292 | 310 | 360 | 310 | 278 | - | 34 | 12-25 | 350 | 975 | 1010 | 1120 | 170 | 210 | 270 | |
250 | 330 | 348 | 425 | 370 | 332 | - | 36 | 12-30 | 400 | 1150 | 1190 | 1320 | 230 | 280 | 320 | |
300 | 356 | 374 | 485 | 430 | 390 | - | 40 | 16-30 | 400 | 1390 | 1430 | 1520 | 340 | 390 | 450 | |
350 | 381 | 399 | 550 | 490 | 448 | - | 44 | 16-34 | 500 | 1545 | 1585 | 1770 | 470 | 520 | 630 | |
400 | 406 | 424 | 610 | 550 | 505 | - | 48 | 16-34 | 600 | 1755 | 1795 | 1980 | 650 | 710 | 770 | |
450 | 432 | 450 | 660 | 600 | 555 | - | 50 | 20-34 | 600 | 1960 | 2000 | 2200 | 750 | 840 | 980 | |
500 | 457 | - | 730 | 660 | 610 | - | 52 | 20-41 | 650 | 2195 | 2235 | 2400 | 910 | 980 | 1240 | |
600 | 508 | - | 840 | 770 | 718 | - | 56 | 20-41 | 650 | 2580 | 2620 | 2750 | 1250 | 1330 | 1500 | |
4.0 | 25 | 165 | 175 | 115 | 85 | 65 | 58 | 16 | 4-14 | 140 | 215 | - | 370 | 9 | - | 38 |
32 | 178 | 188 | 135 | 100 | 78 | 66 | 18 | 4-18 | 180 | 255 | - | 420 | 12 | - | 42 | |
40 | 190 | 200 | 145 | 110 | 85 | 76 | 18 | 4-18 | 200 | 320 | - | 480 | 16 | - | 55 | |
50 | 216 | 226 | 160 | 125 | 100 | 88 | 20 | 4-18 | 200 | 425 | - | 650 | 26 | - | 69 | |
65 | 241 | 253 | 180 | 145 | 120 | 110 | 22 | 8-18 | 250 | 460 | - | 700 | 34 | - | 80 | |
80 | 283 | 295 | 195 | 160 | 135 | 121 | 22 | 8-18 | 300 | 540 | - | 740 | 47 | - | 100 | |
100 | 305 | 321 | 230 | 190 | 160 | 150 | 24 | 8-23 | 300 | 630 | - | 795 | 73 | - | 110 | |
125 | 381 | 397 | 270 | 220 | 188 | 176 | 28 | 8-25 | 350 | 760 | - | 850 | 110 | - | 145 | |
150 | 403 | 419 | 300 | 250 | 218 | 204 | 30 | 8-25 | 350 | 825 | - | 990 | 130 | - | 200 | |
200 | 419 | 437 | 375 | 320 | 282 | 260 | 38 | 12-30 | 400 | 1020 | 1055 | 1150 | 210 | 250 | 295 | |
250 | 457 | 475 | 445 | 385 | 345 | 313 | 42 | 12-34 | 450 | 1200 | 1240 | 1350 | 280 | 340 | 390 | |
300 | 502 | 520 | 510 | 450 | 408 | 364 | 46 | 16-34 | 500 | 1425 | 1465 | 1560 | 400 | 450 | 570 | |
6.3(6.4) | 25 | 165 | 178 | 135 | 100 | 78 | 58 | 22 | 4-18 | 180 | 215 | - | 400 | 10 | - | 42 |
32 | 178 | 191 | 150 | 110 | 82 | 66 | 24 | 4-23 | 180 | 270 | - | 460 | 14 | - | 50 | |
40 | 190 | 203 | 165 | 125 | 95 | 76 | 24 | 4-23 | 200 | 345 | - | 520 | 20 | - | 62 | |
50 | 216 | 232 | 175 | 135 | 105 | 88 | 26 | 4-23 | 200 | 470 | - | 680 | 30 | - | 75 | |
65 | 241 | 257 | 200 | 160 | 130 | 110 | 28 | 8-23 | 250 | 520 | - | 750 | 40 | - | 90 | |
80 | 283 | 299 | 210 | 170 | 140 | 121 | 30 | 8-23 | 300 | 570 | - | 820 | 55 | - | 110 | |
100 | 305 | 321 | 250 | 200 | 168 | 150 | 32 | 8-25 | 300 | 700 | - | 870 | 80 | - | 140 | |
125 | 381 | 397 | 295 | 240 | 202 | 176 | 36 | 8-30 | 350 | 780 | - | 950 | 120 | - | 200 | |
150 | 403 | 419 | 340 | 280 | 240 | 204 | 38 | 8-34 | 350 | 850 | - | 1100 | 165 | - | 250 | |
200 | 419 | 435 | 405 | 345 | 300 | 260 | 44 | 12-34 | 400 | 1035 | 1085 | 1270 | 250 | 295 | 420 | |
10.0 | 25 | 216 | 229 | 135 | 100 | 78 | 58 | 24 | 4-18 | 180 | 215 | - | 420 | 16 | - | 52 |
32 | 229 | 242 | 150 | 110 | 82 | 66 | 24 | 4-23 | 180 | 270 | - | 480 | 25 | - | 62 | |
40 | 241 | 254 | 165 | 125 | 95 | 76 | 26 | 4-23 | 200 | 345 | - | 550 | 30 | - | 74 | |
50 | 292 | 308 | 195 | 145 | 112 | 88 | 28 | 4-25 | 250 | 470 | - | 680 | 42 | - | 82 | |
65 | 330 | 346 | 220 | 170 | 138 | 110 | 32 | 8-25 | 250 | 520 | - | 750 | 55 | - | 97 | |
80 | 356 | 372 | 230 | 180 | 148 | 121 | 34 | 8-25 | 300 | 570 | - | 820 | 70 | - | 120 | |
100 | 432 | 448 | 265 | 210 | 172 | 150 | 38 | 8-30 | 300 | 700 | - | 870 | 120 | - | 155 | |
125 | 508 | 524 | 310 | 250 | 210 | 176 | 42 | 8-34 | 350 | 780 | - | 950 | 180 | - | 250 | |
150 | 559 | 575 | 350 | 290 | 250 | 204 | 46 | 12-34 | 400 | 850 | 890 | 1100 | 250 | 290 | 340 |
注:①表中法蘭連接尺寸為JB/T74~90系列2尺寸(等同于原機標JB74~90-59尺寸)。
②LJ為環連接面法蘭閘閥的結構長度。
③H開表示閘閥全開啟時包括驅動機構在內的高度尺寸。
不銹鋼國標閘閥安裝注意事項
1)、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。
2)、安裝在保溫管道上的各類手動閥門,手柄均不得向下。
3)、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB
12220的規定。對于工作壓力大于1.0 MPa
及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB
50243標準要求,以閥瓣密封面無滲漏為合格。
